技术参数

显示说明

开机后，装置进入自检状态，会依次读出装置的功能，功率，以及是否工作正常（在液晶上显示出来），自检完成后自动跳到运行数据界面

操作说明

污视频黄色视频在线观看自检结束后自动切换到运行数据界面，在此界面：可以进行如下操作：

a、按“manual”按键：可手动启动除湿、或者手动开启输出（如果输出方式为加热即手动开启加热；如输出方式为降温即手动开启降温）；操作逻辑为：手动开启除湿---待机中---手动开启输出---待机中---手动开启除湿（按一下按键切换一次）。

b、按“向上”按键：可查看内部数据，主要查看工作电流、蒸发器、冷凝器上的温度（5秒后会自动退回运行数据界面，或者再按一下“向上”按键退回数据界面）。

说明：此界面显示的工作电流为：风机电流和压缩机电流。

c、按“向下”按键：当无故障时也是进入内部数据界面，当有故障时进入：故障查看界面：（按“ESC”键退回数据界面）。

d、按“ESC”按键：装置会返回到主界面：

装置切换到主界面，可以进行如下操作：

a、按“向上”或者“向下”键：可移动光标来选择需要进行操作的内容；

b、按“确定”键：可进入光标选择的相应内容界面；分别有以下几个界面：

各种输出方式解释：

（1）加热：当输出方式选择[加热]时，此时输出接口必须接加热设备；控制方式为：当温度低于加热启动值时，输出无源接点闭合；当温度上升超过加热启动值+加热回差值时，输出无源接点断开。

（2）降温：当输出方式选择[降温]时，此时输出接口必须接降温设备；控制方式为：当温度高于降温启动值时，输出无源接点闭合；当温度下降超过降温启动值+降温回差值时，输出无源接点断开。

（3）故障输出：当输出方式选择[故障输出]时，此时接口还有输出类型选择①常开、②常闭；当选择①常开时，污视频软件下载导航无任何故障时，输出无源接点断开；当出现任何故障时，输出无源接点闭合；选择②常闭时，污视频软件下载导航无任何故障时，输出无源接点闭合；当出现任何故障时，输出无源接点断开。

（4）除湿指示：当输出方式选择[除湿指示]时，此时接口还有输出类型选择①常开、②常闭；当选择①常开时，污视频软件下载导航在待机状态时，输出无源接点断开；当污视频软件下载导航启动除湿时，输出无源接点闭合；选择②常闭时，污视频软件下载导航在待机状态时，输出无源接点闭合；当污视频软件下载导航启动除湿时，输出无源接点断开；

特别说明：1、屏保时间设置时间不建议设置太长，不要超过10分钟；

2、当设备进入屏保时，按任何键都可以退出屏保界面！

在故障查看界面可以查看当前污视频软件下载导航是否有故障（有故障或者无故障分别显示如下）：

在关于系统界面可以差看当前污视频软件下载导航硬件版本和软件版本：

选配功能说明

1、控制输出功能（有源输出），当装置带有此功能时，可以设置输出方式：加热、降温、除湿指示，故障。

2、故障输出功能（无源输出）：当污视频黄色视频在线观看出现故障时，此接点闭合（此接点可设置常开或者常闭）。

3、RS485通讯功能：当具有RS485通讯功能的装置收到上位机的数据时，分析数据后马上回复数据给上位机。【RS485通讯支持modbus-RTU协议】。

特殊功能说明

1、自动除霜功能：当内部传感器检测到冷端散热器上有凝结霜时，此装置会自动启动除霜，此时污视频软件下载导航上会显示“正在除霜”。当冷凝器上冰完全清除后，此装置会自动转入正常工作模式。

2、除湿定时功能：当装置连续除湿工作10个小时（默认10小时），时，装置无条件停止除湿1小时（默认1小时），此时污视频软件下载导航上会显示“定时保护”，1小时过后重新根据现场环境湿度情况开启或者停止工作（定时时间可设置）。

3、高温保护功能：当装置检测到环境温度高于70℃时，启动高温保护功能，此时污视频软件下载导航上会显示“高温保护”。污视频软件下载导航会停止除湿，风机启动散热；当温度下降到40℃时。污视频软件下载导航退出高温保护。

4、定时启动风机功能：污视频黄色视频在线观看的风机会每隔60分钟开启20秒，加速流动空气，提高传感器检测准确度。

5、压缩机延时启动功能：为了避免压缩机频繁启动，开机或者压缩机停止后，必须等待3分钟之后才能再次开启。

安装

1、使用M6螺钉或者6mm的铆钉固定。安装时污视频软件下载导航必须竖放，出水口朝下。

2、此装置正面为进风口；顶部为出风口；保证装置顶部与其他装置间预留大于10cm的空间，来保证顶部风扇出风口出风；

3、将出水管一端接入污视频软件下载导航的派送口，用卡箍固定，出水管中间保持顺畅，不得缠绕，以方便排水。另一端通向箱体外面。

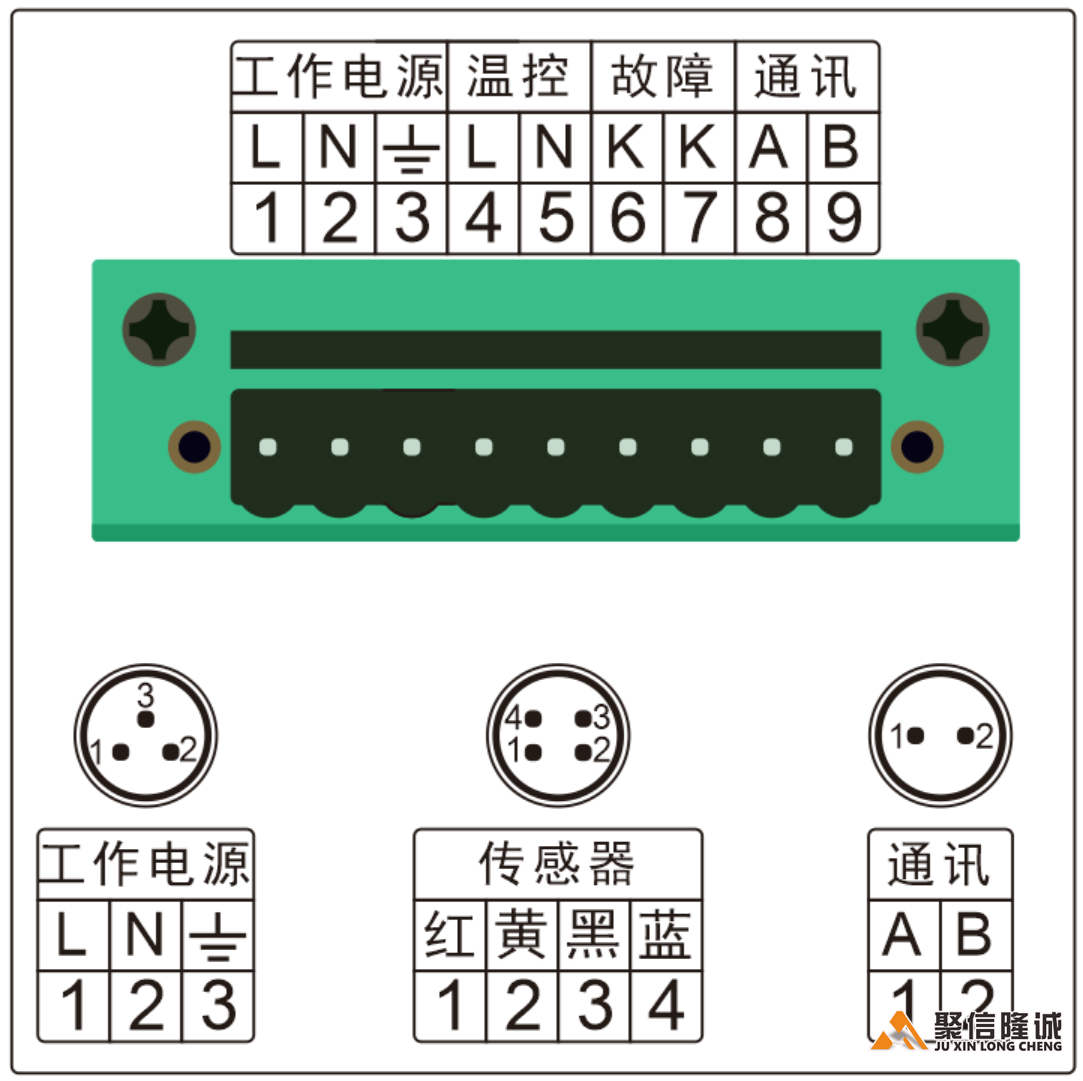

4、电源接线端子L/N接上220VAC电源即可。

5、负载接：L、N两个端子（根据设置的功能接相应负载）；输出为220VAC有源。

6、故障接：K、K两个端子

接线及安装图

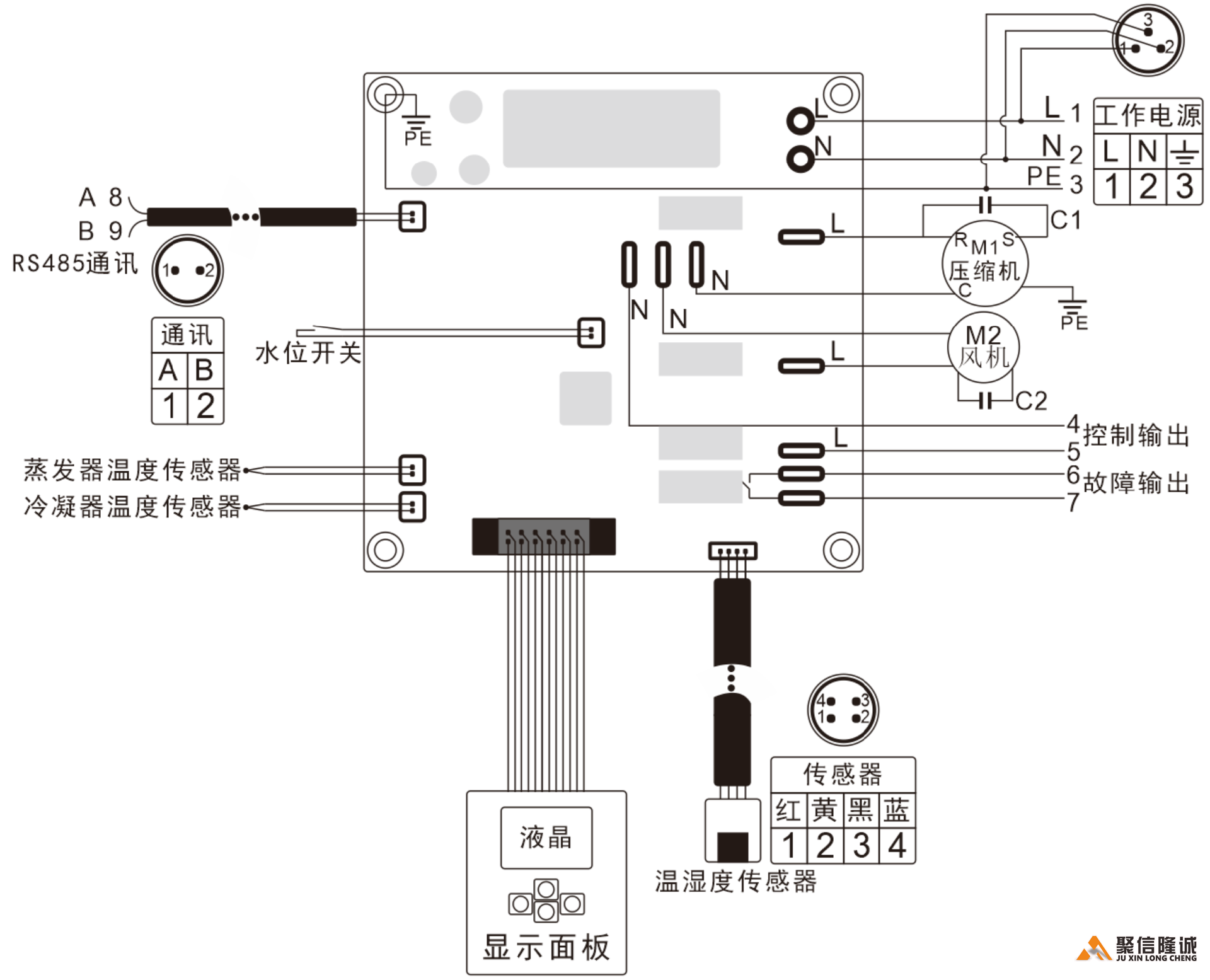

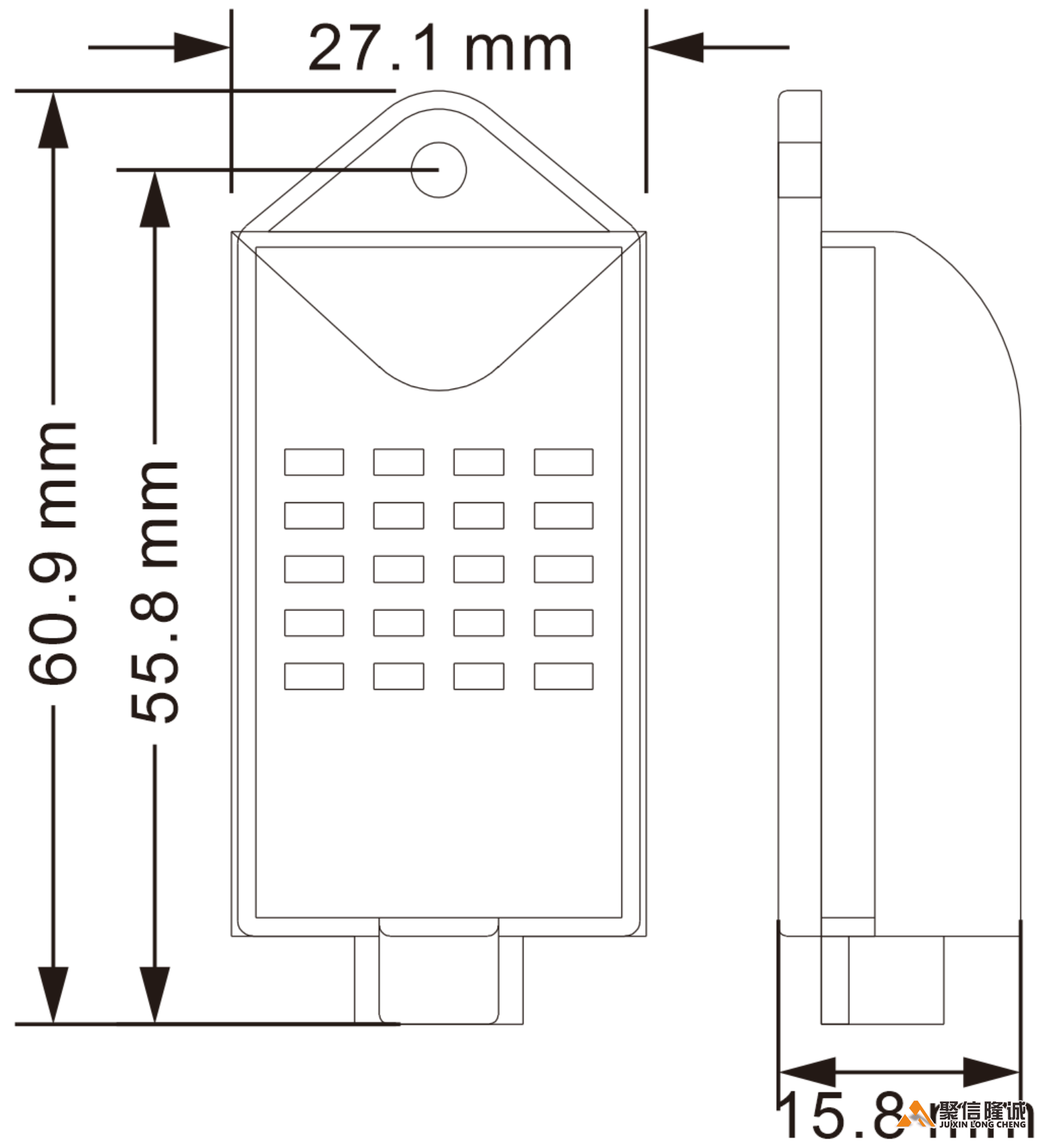

             接线图                       传感器外形

安装图，上下孔位一样（共6个安装孔）        污视频黄色视频在线观看安装距离示意图
